白电行业整流桥

关键器件选型与场景应用解析

Rectifiers in household appliances

前言

在白色家电（881131）智能化、高效化、小型化的发展浪潮中，AC-DC电源转换环节中的整流桥，虽不常被提及，却是决定整机能效与稳定性的关键器件。目前，扬杰的整流桥及保护器件业内已获得众多知名家电厂商的认可，其中整流桥产品市占率已成为全球第一，它广泛应用于空调（884113）、冰箱、洗衣机等白电行业中，为家电的电源电路提供稳定、可靠的防护。

图一、开关电源整流电路设计

全面覆盖的封装与工艺，满足不同场景

白电设备功率范围跨度极大，从冰箱控制板的低功耗待机到变频空调（884113）的高功率运行，对整流桥的要求截然不同。当系统电路中含有大量的感性负载与开关干扰源，因此对整流桥的浪涌承受能力和可靠性有较高要求。

图二、白电行业常用封装类型

DBS/DBLS、YBS系列贴片整流桥 ：针对洗衣机和冰箱主控板，等对空间和自动化生产要求极高的场景。该封装，适合自动贴装，极大提升了生产效率。芯片内部采用Glass工艺多层钝化保护，确保了在紧凑空间内仍拥有高浪涌电流承受能力和可靠的高温稳定性。

4KBJ/6KBJ系列：作为家电领域的“经典款”，适用于电磁炉、电饭煲等对散热和性价比有较高要求的设备。其采用玻璃钝化芯片工艺（GPP）与紧凑型扁桥结构，在确保优良耐高温特性和散热性能的同时，具有极高的成本效益，是该功率段白电设备的理想之选。

PB/GBU-G2系列（高性价比之选） ：针对适配器电源、照明、二轮电动车充电器等成本敏感型市场。PB系列自带散热片，热阻低，能在25A~50A的大电流下有效控制温升；而GBU-G2系列通过创新的内部结构设计优化，在保证与原产品无差异的常规电性、高温性能及散热能力的同时，实现了显著的成本控制。

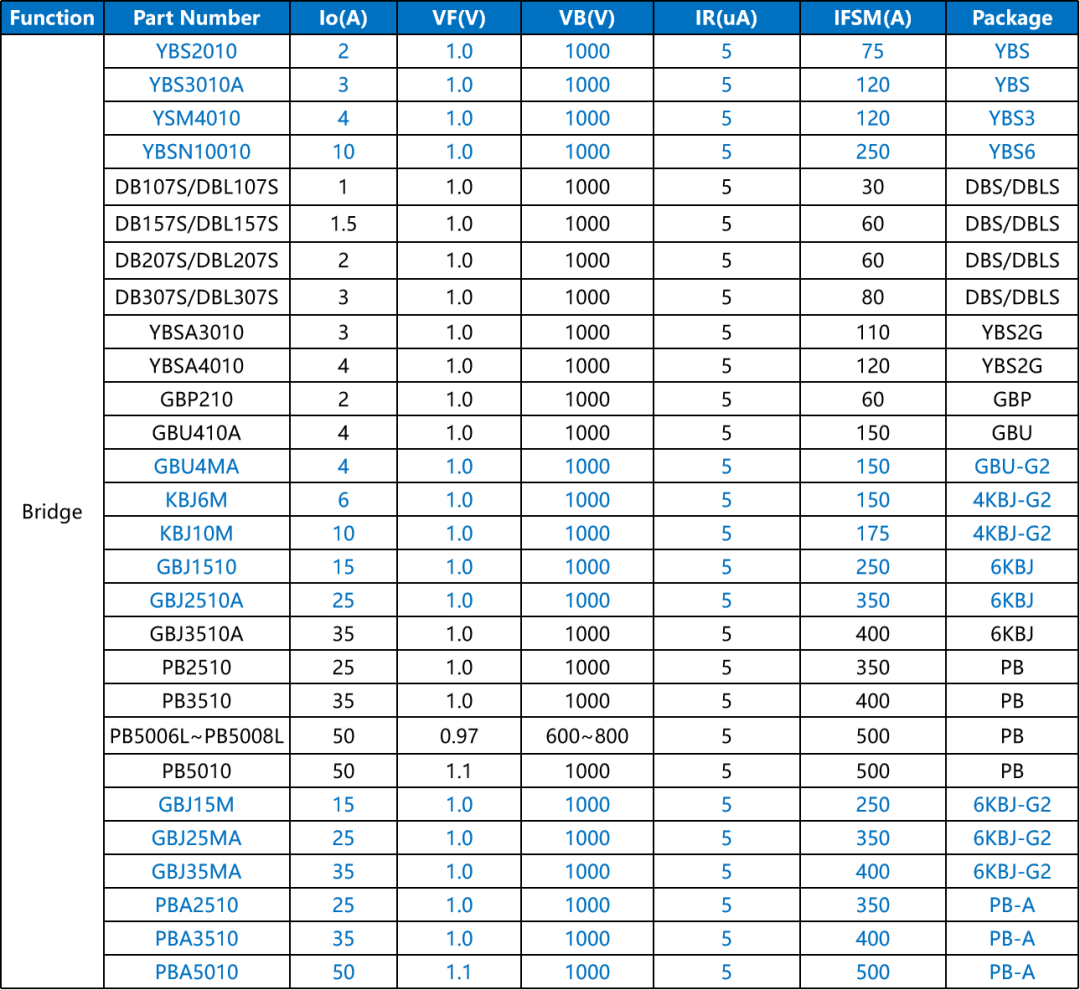

表一、白电行业常用封装和方案选型

性能解析：

三大核心优势，直击白电设计痛点

扬杰整流桥之所以能成为白电领域的标配，源于其在关键性能指标上对行业痛点的精准回应。

低正向导通电压（VF），高效节能：扬杰科技（300373）通过先进的外延+平面工艺，将25°C常温下的VF典型值降低至0.86V，其在高温时表现更低。低VF意味着更低的导通损耗与温升。实测数据显示，在相同应用条件下，其温升表现相较于常规低VF产品改善了近10℃，这不仅提升了电源转换效率，也显著延长了家电产品的使用寿命和可靠性。

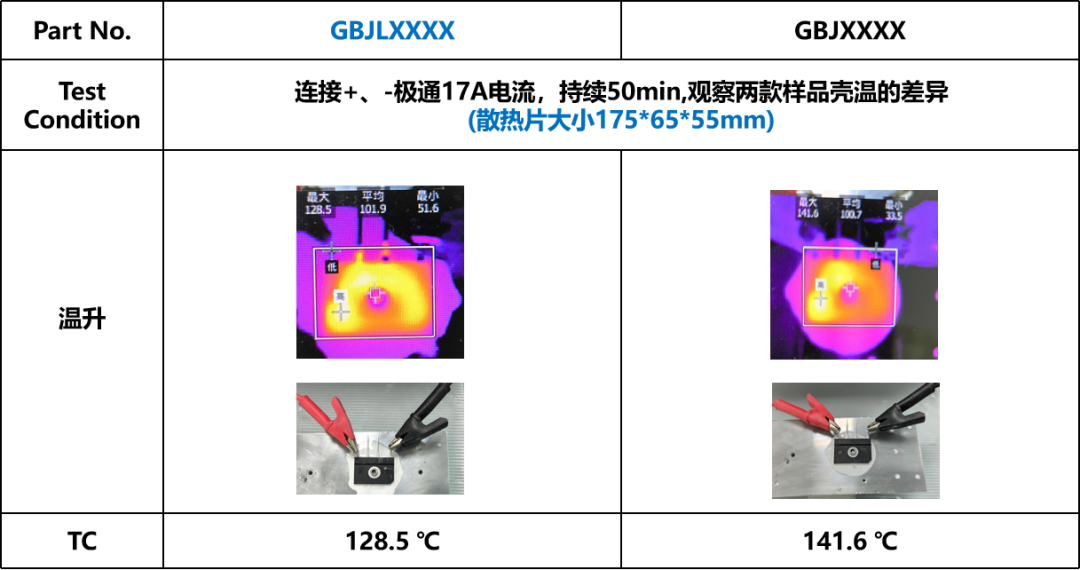

图三、LOW VF桥与普通桥的温升表现

高浪涌电流能力（IFSM），从容应对电网波动：白电设备常含有电机、压缩机等感性负载，启动瞬间会产生巨大的浪涌电流。扬杰科技（300373）利用IDM模式优势，在芯片设计和封装上进行了深度优化，赋予了产品出色的浪涌承受能力。例如，YBS6系列贴片桥的浪涌能力高达400A，而大功率GBU封装产品更是能承受500A的峰值浪涌，大大增强了白电产品在雷击或电网波动下的生存能力。

宽温区高可靠性：扬杰整流桥工作结温覆盖-55℃~+150℃，通过钝化保护与100%动静态测试筛选，确保在长期高温、高湿环境下稳定运行。PB系列更在背面集成散热片，热阻低至行业领先水平，特别适用于空调（884113）外机等散热条件恶劣的场景。

结语

在白色家电（881131）行业向“双碳”目标与智能化转型的当下，扬杰科技（300373）不仅掌握着芯片设计到封装测试的完整产业链核心技术，更能以深度IDM模式为基础，从研发源头确保每一颗整流桥的高品质和快速交付。其通过光阻玻璃钝化工（850102）艺、外延平面工艺等技术铸就的“中国芯”，已在全球功率半导体（881121）市场中占据了领先地位，并不断创新与超越。选择扬杰整流桥，不仅是选择一款元器件，更是选择了一个能够满足未来智能家电高效率、高可靠、高性价比需求的坚实伙伴。
