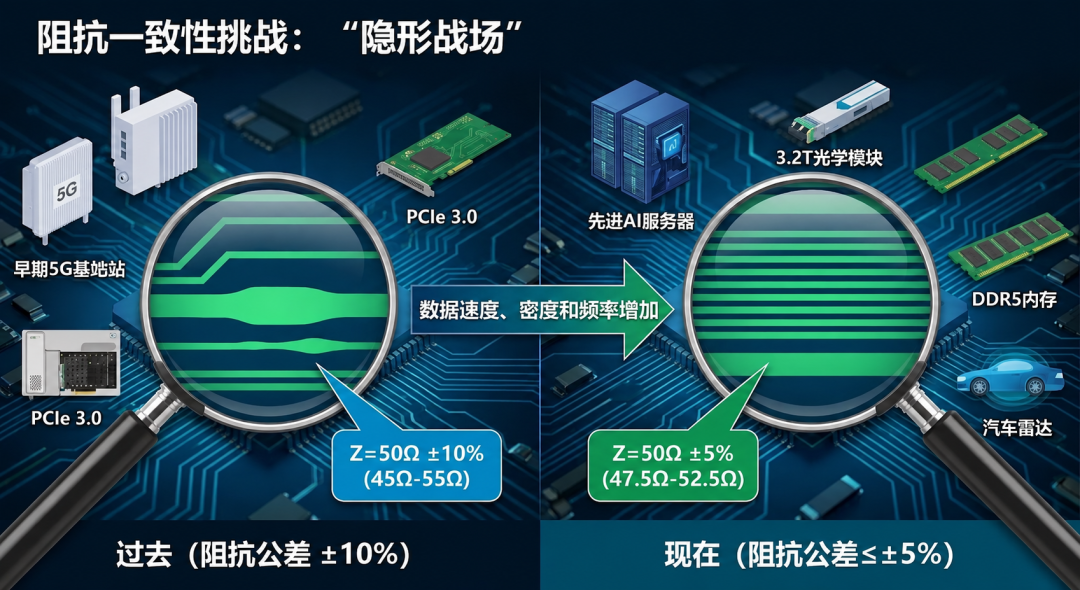

阻抗控制一直是PCB设计和制造的核心课题。十几年前，±10%的阻抗公差就能满足大部分应用；而今天，AI服务器、光模块、5G（885556）基站、汽车雷达等场景中，阻抗公差要求已收窄到±7%，甚至±5%以内。
这背后的驱动力是什么？高精度的阻抗控制为什么越来越难？LDI设备，又是如何从曝光源头帮助PCB制造商应对这一挑战的？
阻抗一致性要求持续提升，三大趋势是主因：
1. 信号传输速度大幅提升
从400G到3.2T，从DDR4到DDR5，从PCIe 3.0到PCIe 6.0，高速信号的眼图余量越来越小。信号在传输线中传播时，特性阻抗的波动会直接导致信号反射、衰减和时序错误。
打个比方：阻抗就像高速公路（884154）的宽度,信号是在上面高速行驶的车辆。如果公路的宽度突然变化，比如变窄了，车流会拥挤降速，对于信号来说就会产生反射；如果变宽了，车流会散开，同样产生信号完整性问题。车速越快，对路面宽度一致性的要求就越高。
2. 电子产品的小型化与高密度化
消费电子（881124）、汽车电子（885545）、可穿戴设备不断追求更小、更薄、更强。这意味着非载板PCB的线宽线距从100μm变到25μm甚至更细，层数增加，介质厚度降低。在更小的空间内实现更多走线，信号耦合、串扰、参考面连续性问题变得更加突出，留给阻抗波动的余量越来越小。
3. 高频与射频应用遍地开花
5G（885556）毫米波、汽车ADAS雷达、卫星通信、Wi-Fi 6E/7等应用的工作频率已经达到几十GHz级别。在高频领域，线路形状的细微偏差、介电常数的微小波动都会造成显著的阻抗偏移。高频高速应用对阻抗一致性的苛刻要求，正在倒逼PCB制造端技术升级。
阻抗一致性为什么难控制？
PCB上传输信号的铜线，本质上是一根分布参数传输线。其特性阻抗由多个几何参数和材料参数共同决定，以微带线和带状线为例：
微带线阻抗公式
单端阻抗：
差分阻抗：
带状线阻抗公式：
单端阻抗：
差分阻抗：
其中：
w：导线线宽
s：导线间距
t：导线铜厚
h：介质层厚度
ε ：介质材料的相对介电常数
在上述参数中，哪个因素对阻抗一致性影响大，同时又在制造过程中相对可控？答案是线宽。

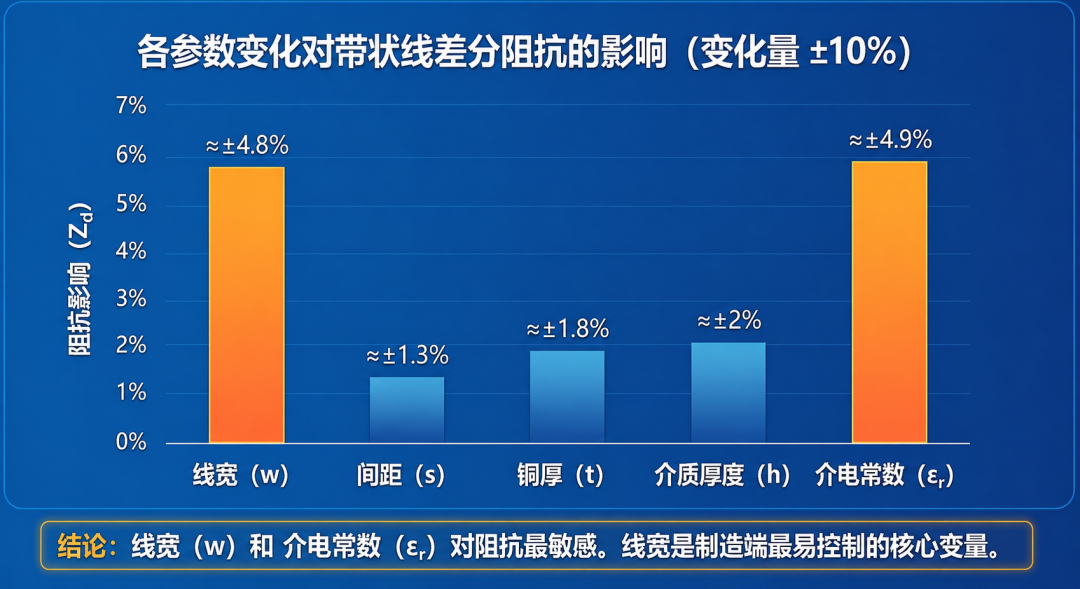

各参数变化对应的阻抗影响量(以带状线差分阻抗为例)：
参数 | 变化量 | 阻抗影响 |
线宽（w） | ±10% | ≈±4.8% |
间距（s） | ±10% | ≈±1.3% |
铜厚（t） | ±10% | ≈±1.8% |
介质厚度（h） | ±10% | ≈±2% |
介电常数（ε ） | ±10% | ≈±4.9% |
线宽和介电常数对阻抗的敏感度远超其他参数。而介电常数主要由材料决定，制造端可调空间有限；线宽则直接由曝光制程决定，是制造端高度可控的关键变量。
这也就解释了，为什么线宽的控制能力，正在成为阻抗一致性的决定性因素。
从曝光源头破局：芯碁LDI如何助力阻抗控制
芯碁LDI使用无掩膜直接成像技术，设备加载客户的原始图形数据并根据对位结果处理后，由数据处理系统实时控制DMD上的数百万微镜阵列高频翻转显示图形。高稳定性的激光束经过匀光后照射到DMD上，微镜阵列反射激光，通过高解析光学系统将图形曝光到基板表面。
核心优势体现在于：
1. 更精细的线路解析
依托资深的光学与系统设计团队，芯碁微装（688630）用于板级产品曝光的LDI设备可以实现低至2/2um(L/S)的精细线路解析。产品不仅能够覆盖高阶HDI，也为IC载板及PLP（面板级封装）等高端应用提供了精细线路的曝光解决方案，从源头确保了设计图形的精确曝光。
2. 更优的资料解析度
芯碁微装（688630）LDI采用纳米级的资料解析与业界先进的微小网格精度，显著优化线条边缘的粗糙度及不同角度的线宽一致性。
随着信号频率升高，趋肤效应导致电流主要沿导体表面流动，线条边缘粗糙度对信号质量的影响更加凸显。因此，芯碁LDI通过实现更小的线宽偏差与边缘粗糙度，从根源上降低了阻抗波动和高速信号传输损耗的不确定性，显著提升信号完整性。
3. 更高的对位精度
芯碁微装（688630）用于板级产品曝光的LDI设备可以实现高达1.5um的对位精度，有效解决了层与层之间的对准问题，避免因层间偏移导致的阻抗偏差。
4. 更均匀的曝光能量
大尺寸PCB板面不同区域曝光能量差异，会造成线宽区域性偏差，直接导致板内的阻抗分布不均。芯碁LDI采用高稳定性激光光源，曝光能量差异控制在±2%以内，确保整板各区域线宽均匀，板面阻抗一致性得到有效保障。
5. 更广泛的基材适配
无论是传统的FR-4、高频/高速材料(M9、PTFE)，还是柔性基材(FCCL、PI)、载板(BT、ABF)，芯碁微装（688630）的LDI设备均有成熟的适配方案，帮助客户在各种高端应用场景下实现稳定的阻抗控制。
结语
当PCB的阻抗公差从±10%走向±7%、±5%，这不是简单的"做得更好一点"，而是整个制造体系的升级。芯碁LDI设备从曝光源头优化阻抗的核心影响因素，是高端PCB制造不可或缺的核心装备。
芯碁微装（688630）深耕LDI领域多年，持续推出面向MLB、HDI、SLP、ICS、FPC、阻焊等全应用场景的LDI设备，致力于帮助客户在高速高频时代赢得竞争优势。更精细的线路，更一致的阻抗，更可靠的品质——芯碁微装（688630）LDI，与您共同定义高端PCB制造的先进标准。
