随着芯片向小型化、高集成度、算力升级的方向不断发展，传统引线键合已逐渐触及物理极限。Bumping（凸块）与WLP（晶圆级封装）应运而生，正式成为后摩尔时代先进封装（886009）的核心方案。
今天，我们将从智能穿戴（885454）、物联网（885312）到AI算力，为您全景揭秘甬矽Bumping & WLP技术的硬核应用与落地场景。
Bumping：芯片与基板的“直连握手”
想象一栋大楼，传统供电做法是从每层窗户里拉出一根电线，接到外面的电线杆上——线多、乱且占地方（传统引线键合）。
Bumping的做法则干脆得多：直接在大楼底部装上一片密密麻麻的微型支柱，整栋楼翻转过来直接“坐”在基板上，所有电气连接一次完成。这就是倒装芯片（Flip Chip）的核心——凸块取代了长长的引线，芯片“倒扣”在基板上，焊点对焊点，信号路径从绕远路变成了垂直直连。
硬核科普
Bumping是在晶圆表面通过电镀或印刷工艺制作金属凸块（Solder Bump 或 Copper Pillar Bump），配合RDL（重布线层）将I/O重新布局，实现芯片与基板的面阵列互连。
甬矽的Bumping产线覆盖RDL/Solder Bump/Copper Pillar Bump全工艺路线，支持8~12英寸晶圆加工，并具备Wafer CP（晶圆测试）能力，在产业链中完美充当了上承晶圆制造、下启封装组装的关键桥梁。
对比传统方案，优势立竿见影：
1
引线长、延迟高？ 凸块直连让信号路径缩短数倍！
2
体积压不下来？ 倒装封装高度比打线降低30%以上！
3
I/O接口不够用？ 面阵列布点，连接数量不再受芯片周长限制！
WLP：在晶圆上开启“整批加工”
如果说Bumping解决了“怎么连”的问题，WLP解决的就是“怎么做得更小更薄”。
传统封装是先把晶圆切成单颗芯片，再逐颗穿上外衣——效率低、尺寸大。WLP则反其道而行之：先在整片晶圆上完成全部布线和封装，最后再进行切割。
就好比面包房里，不再是一个个揉面团烤面包，而是在一整块巨大的面坯上统一撒料、统一烘焙，最后才切块——不仅生产效率形成碾压，最终成品的尺寸也几乎逼近裸芯片本身！
甬矽的WLP产线目前已覆盖两大核心路线：
1
Fan-in WLCSP：封装面积几乎等于芯片面积，适合I/O数量适中的场景（典型代表芯片:PMIC、蓝牙芯片、RF开关、小传感器（885946）等）
2
Fan-out WLP：通过塑封扩展面积，将I/O扇出到芯片边界之外，突破芯片面积限制增加引脚、多芯片集成，完美匹配高I/O场景(手机应用处理器(AP)、5G（885556）基带、毫米波雷达（886035）等)。
甬矽Bumping & WLP技术的三大硬核应用场景
根据应用场景和产品形态的不同，甬矽Bumping & WLP技术的落地可以拆解为三大方向——每一把“钥匙”，都精准解开了一个行业“痛点”。
移动终端（TWS耳机/CIS传感器等）：寸土寸金的空间魔法
主流方案：SiP系统级封装+Fan-in WLCSP。
技术看点：甬矽成功实现多达3P3M（MMM）~4P4M结构的WLCSP封装，该技术通过重布线（RDL）工艺，可在更小的芯片面积上实现更复杂的I/O重新分布，从而有效提升芯片I/O密度和封装设计灵活性。并且在WLCSP封装上实现最小球径0.2mm锡球的高密度植球产品量产。可完美覆盖电源管理IC、蓝牙芯片的封装需求。
应用价值：凡是“内部空间塞不进去”的产品，Fan-in WLCSP就是最好的“微创手术刀”——它把封装体积压到极限，为智能穿戴（885454）设备腾出的每一平方毫米，都能留给更大容量的电池或传感器（885946）。

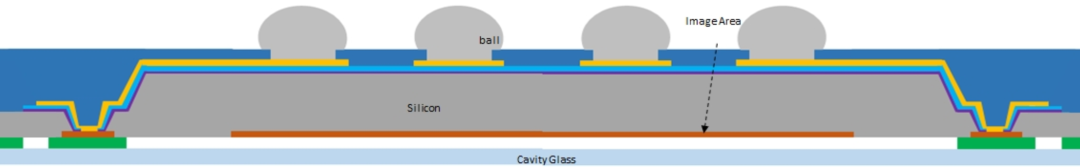

▲晶圆级图像传感器封装结构示意图
高性能计算/AI芯片：筑基算力时代的底座
主流方案：先进FCBGA/FCCSP倒装技术 + 2.5D/3D封装。
技术看点：摩尔定律放缓，算力提升极其依赖先进封装（886009）“续命”。甬矽采用Copper Pillar Bump，公司量产的先进封装（886009）倒装芯片最小凸点间距已小于50μm，最小凸点直径接近30μm，支持包含28nm及以下先进制程的晶圆工艺。
挑战与解法：2.5D/3D封装的翘曲控制和良率管理是行业级难题。甬矽不仅是代工厂，更是“设计合作伙伴”，为客户提供从基板设计到封装的一站式Turnkey服务。目前，甬矽的2.5D/3D封装技术已获国际头部客户认证，深度适配AI算力芯片、车载芯片等高算力场景需求。
▲2.5D+3D封装结构示意图
总结：通往系统级集成的必由之路
从引线键合的“绕路走线”，到Bumping的“面阵列直连”，再到WLP的“整批加工”——互连方式从“一根一根拉”变成“整片一次做”，封装尺寸从远大于芯片到1:1逼近芯片本体，这正是先进封装（886009）最核心的演进逻辑。
Bumping决定信号怎么走，WLP决定产品有多薄，而SiP决定系统有多强大。三者协同，构筑了从TWS耳机到AI服务器的全场景技术底座。
当下，Chiplet和Multi-Die异构集成正在重构全球芯片设计范式，通过拆分大芯片、混搭先进制程与成熟制程，不仅成本大幅下降，良率更实现了质的飞跃。在这条通往未来的赛道上，甬矽电子（688362）已经储备Bumping、TSV、2.5D/3D堆叠等底层工艺。
甬矽的Bumping & WLP技术，正成为先进封装（886009）版图上一块不可绕过的坚实基石，与全球客户共同迎接万物互联与AI时代的全面爆发！
