汽车制造过程中，很多质量问题并不会一开始就以“重大缺陷”的形式出现。它可能只是一个孔位的轻微偏移，一条棱边的细小波动，或者一块冲压件型面的悄然变化。但这些看似微小的偏差，可能会在后续装配中被不断放大，最终变成间隙不均、装配困难，造成返工返修，甚至产生批量质量风险。
如何让那些肉眼难以发现、人工难以稳定判断、传统方式难以及时捕捉的尺寸变化，被更早、更准、更完整地看见？
易思维（688816）视觉测量产品的十年进化，正是围绕这一目标展开，构建了覆盖整车制造过程的测量类产品体系，帮助客户建立可追溯、可分析、可优化的质量闭环。

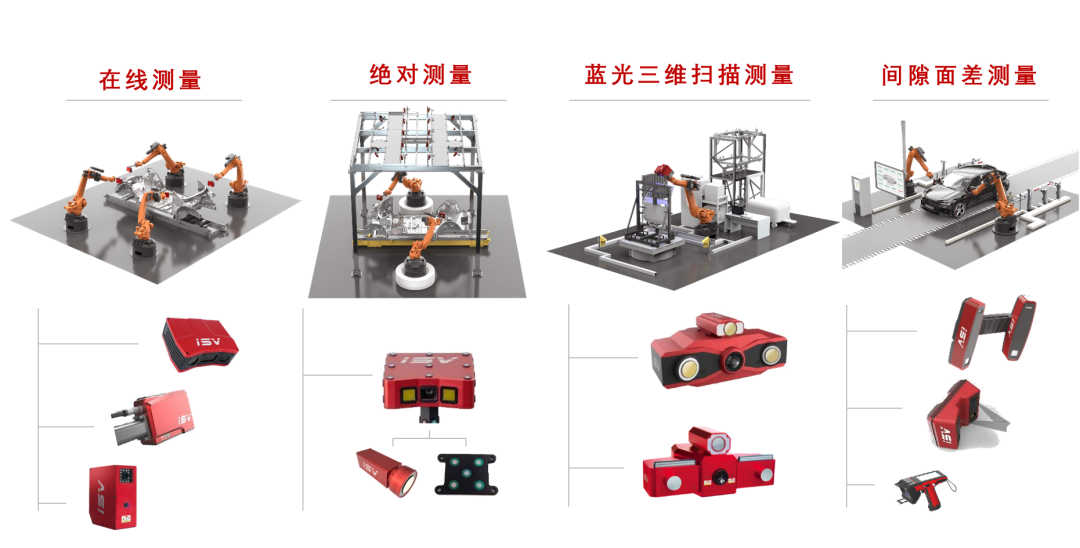

易思维视觉测量产品家族
从“线”到“面”、从相对测量到绝对测量
用技术迭代持续回应现场难题
早期，我们依托光学三角测量原理，通过单相机单线激光拍摄，实现了关键截面、点位的特征测量。
伴随整车制造标准升级，客户对覆盖件外观匹配、零件全域型面管控的需求持续提高，以及车身连接工艺变化带来的拉铆螺纹孔、机加螺纹孔、沉孔、螺柱等复杂特征重点监控需求，单线结构光的技术路线已经很难适应全新量产场景的需求。为此，易思维（688816）推出了基于面结构光绝对测量技术路线的蓝光三维扫描测量方案，在传感器（885946）端、测量方案端以及调试端三个维度进行了同步升级。
传感器（885946）端，我们使用面结构光采集数据，蓝光单次拍摄即可输出千万级高密度全域点云，一次测量就像为工件建立了一张完整的“三维CT图”。它可以快速获取工件表面的高密度三维数据，让原本隐藏在复杂曲面、深R角、搭接边、螺纹孔等位置的细微变化完整呈现出来。

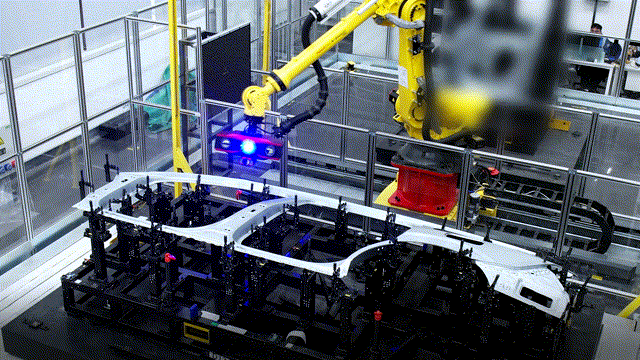

蓝光三维扫描测量应用
测量方案上，系统采用绝对测量方式，可以把每次采集到的点云在同一个坐标系下进行拼接、融合，从而形成完整的三维图像，整机系统精度也由 ±0.3M（MMM）m 提升至 ±0.1mm。该方案无需定期借助三坐标比对校准，大幅降低设备运维工时与长期使用成本，可兼容白车身总拼、底盘地板测量。
与此同时，项目交付也变得更加高效，系统通过自动参数示教、自动轨迹规划等功能，可以将调试周期（883436）从过去约30天缩短至15天以内，更好地满足多车型混线、频繁改款和海外项目交付需求。
从一个工位到一套体系
构建整车尺寸质量控制链路
尺寸质量问题，往往不是单点问题。冲压件尺寸偏差，可能在焊装总拼时被放大；焊装过程中的骨架精度波动，可能在外覆盖件装调时显现；总装下线前的间隙面差异常，可能源（850101）于前序零件、夹具、工装、装调策略的隐性偏差。
因此，真正有效的视觉测量，不应只停留在一个工位上，而是要沿着整车制造全流程，把不同环节的质量数据连接起来，帮助客户建立从零部件到整车成品的尺寸质量控制链路。
围绕不同生产环节的需求，易思维（688816）形成了三类定位互补的视觉测量产品，覆盖100%在线监控、整车外观匹配、全域柔性分析三大核心需求。

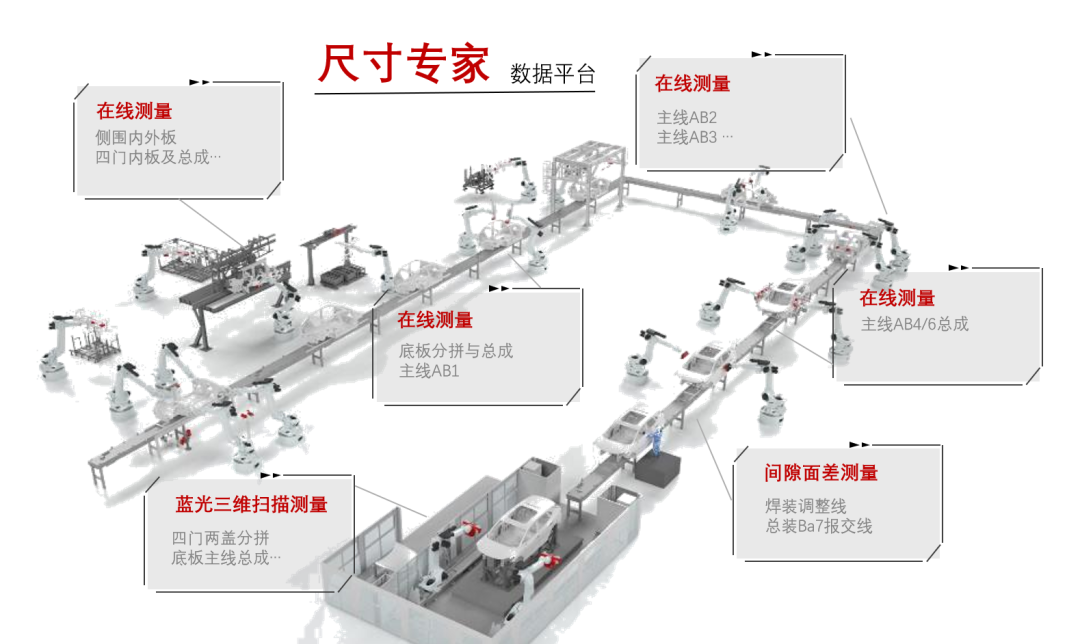

易思维视觉测量产品应用
在线测量，应用于焊装主线等高节拍量产工位，可以全过程把控车身骨架关键尺寸。系统针对车身孔位、面点、螺柱、功能安装尺寸等关键特征实现100%在线实时监控，常规工况测量精度可达到±0.3M（MMM）m，同时，系统可以自动识别尺寸异常并分级报警，帮助客户更早发现风险、更快围堵问题，避免小偏差演变成批量质量事故。

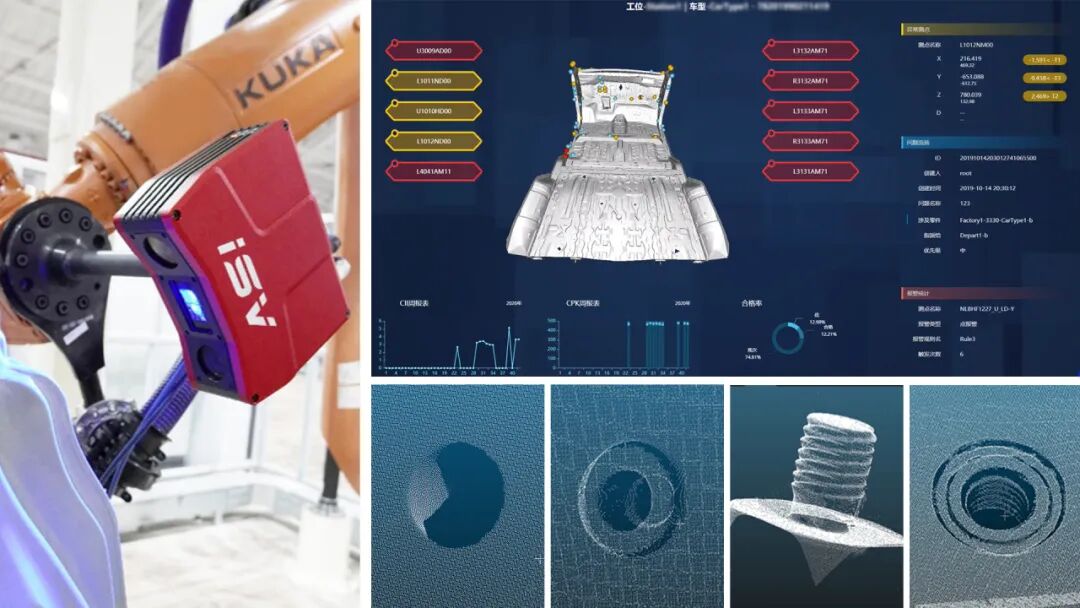

在线测量产品应用
间隙面差测量，聚焦整车外观匹配，可以帮助企业管控终端客户最关注的车辆外观感知质量。系统可以自动化测量四门两盖、车灯、前后保险杠等外观匹配区域的间隙和阶差，主要应用于焊装调整线、总装装配及整车报交工位，将主观判断或物理测量结果转化成标准化、可量化、可追溯的数据。
间隙面差测量产品应用
蓝光三维扫描测量，可以实现全域柔性三维扫描，拆解尺寸偏差根本诱因。它基于面结构光绝对测量方案，不受工位、点位限制，可灵活覆盖冲压单件、焊装分总成、一体化压铸（886000）件乃至完整白车身全场景，常规工况测量精度可达±0.1mm，精度对标双悬臂三坐标测量机。依托高精度的点云信息，系统可自由截取任意截面、任意区域做偏差分析，既能辅助前端模具调试、工装验证，也能复盘前序工序累计偏差，为质量工艺优化提供全方位数据支撑。

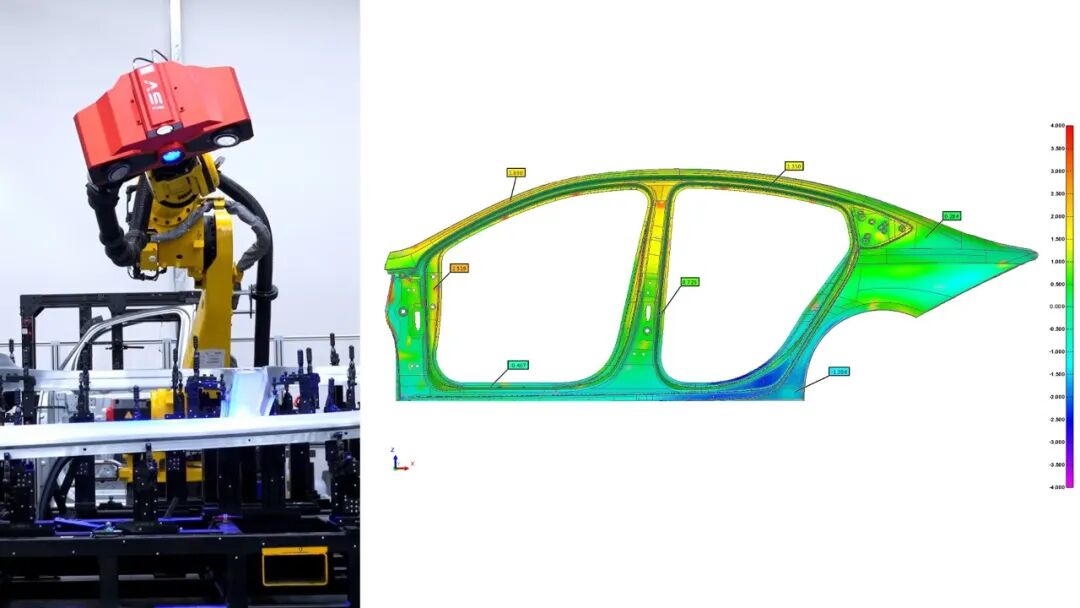

蓝光三维扫描测量产品应用
在线测量，负责在生产过程中“及时发现偏差”；间隙面差测量，负责在整车外观区域“判断装配是否匹配”；蓝光三维扫描测量，负责在问题复盘和工艺分析中“看清偏差来源”。三类产品各有分工，又彼此衔接，共同构成整车尺寸质量控制闭环。
从设备交付到价值交付
让尺寸控制创造量化收益
对客户来说，真正需要的从来不只是一个测量结果。客户更关心问题能不能被及时发现、准确定位、有效处置，最终能不能减少返工、降低流出、提升质量、压缩成本。
因此，易思维（688816）视觉测量产品的进化，始终围绕客户价值展开。
在某新能源（850101）主机厂冲压车间，客户使用易思维（688816）蓝光三维扫描测量系统替代传统三坐标进行冲压件尺寸测量。原本单件测量需要60至120分钟，现在缩短至20至30分钟。同时，蓝光三维扫描测量系统让冲压件质量从“点状尺寸判断”走向“全域点云形貌可见”，在现场反向指导模具师傅完成修模工作，让问题不只是被发现，同时被高效解决。
而我们在线测量系统，基于300余套设备交付的落地实践经验，团队已经形成一套完整的尺寸质量控制系统落地应用实践，实现了“灵活选点 - 分级报错 - 风险围堵 - 工艺优化”的质量管理闭环。
在某新能源汽车（885431）基地，水箱支架在焊接工艺时会产生一定程度的位置波动，导致总装工人在支架上粘贴VIN码纸条时也会产生位置偏移。当风挡玻璃安装后，偏移的VIN码约有2%会被玻璃边框遮挡，每年间接造成约500万元的换装返工费用。该企业质量部门通过和易思维（688816）沟通，在焊装车间白车身测量工位增加水箱支架位置偏差的测点，并且将偏差值同步给总装，指导工人根据当前支架的实际位置精准贴标，彻底解决了这项困扰多年的返工问题。
车身VIN码与风挡位置正确示意
类似的案例，也发生在灯具R角漏缝、侧围尾灯安装孔批量超差、Pallet窜动导致车身批量报废等问题处理中。通过在线测量系统的异常报警和提前围堵，客户可以在问题扩大之前及时介入，减少批量风险。
未来
让每一处偏差都成为质量提升的开始
过去十年，易思维（688816）不断拓宽视觉测量技术应用的边界能力，从关键尺寸监控、整车外观匹配，再到全域点云分析，让制造现场中那些难以察觉、难以判断、难以及时捕捉的细微变化，被更早发现、更准识别、更完整呈现。
下一个十年，易思维（688816）将继续与客户伙伴并肩，聚焦汽车制造工艺，深入现场真实难题，让测量不止于记录结果，更能参与风险判断和工艺优化，让每一次“被看见”的偏差，都能转化为企业工艺质量提升的推动力。
