概述
模型与终版图纸往往存在差异——比如梁的布置位置、截面尺寸等并不完全一致，从而导致程序生成的施工图无法直接用于出图。
为解决这一矛盾，盈建科（300935）从V8.0开始，在梁施工图模块中新增了"用户模板图"功能：以设计师已绘制好的DWG模板图为底图，叠加程序自动选筋结果，完成平法标注；同时，程序会自动记录模板图路径，当底图修改后，施工图可同步更新，避免反复调整。
本文主要介绍该功能的三种实现方式，助您快速将手绘模板图与自动配筋结合，让施工图更接近终版成果。
方式一：指定当前层使用的模板图

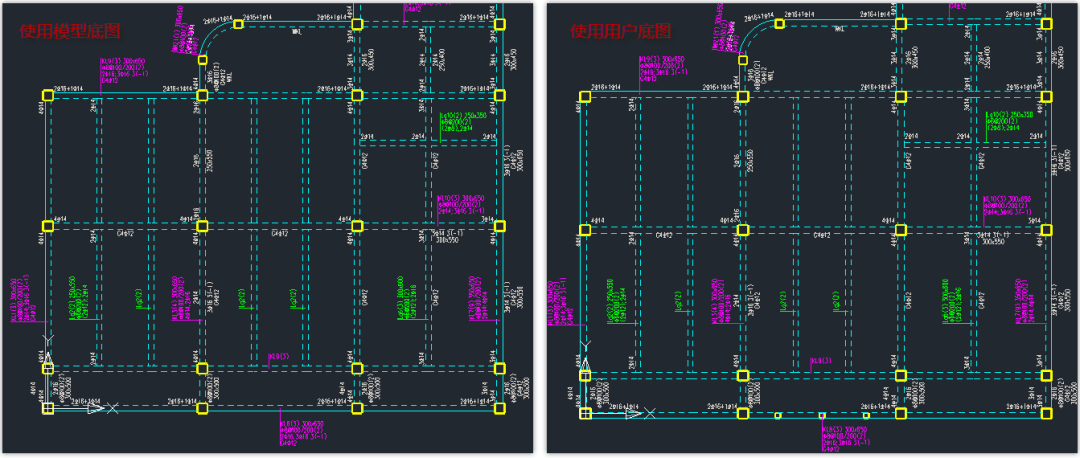

以图一所示工程为例，模型中建模时，梁、柱均居轴线中布置，而手绘模板图则边梁与柱边齐布置。如图所示：
图一
采用手绘模板图进行梁施工图绘制操作如下。切换到梁施工图模块，点击右下角工具栏中的【平法施工图中插入用户指定的模板图】，在弹出的界面中，选择打开图形文件，选择需要使用的模板图对应的DWG文件，可以是一层平面绘制一张模板图，也可以是多层平面绘制在一张模板图中，然后设置要插入的图形与模型的对位基点，然后框选当前平面对应的模板图平面范围。点击确定后，将模板图插入模型平面中的基点，这时可以看到底图已经替换为插入的模板图。绘图效果如图二所示。
图二
在以上选择的 DWG 图纸的路径， 以及当前平面图使用模板图的范围和基点， 程序均可自动记录。当继续绘制第二层梁施工图时，再次执行指定插入用户指定的模板图，打开图形时可以看到上次选择的图纸路径已经记录；并且在模板图局部发生变化时，可自动更新模板图。比如将模板图增加一部分，并保存图纸，当再次打开模型梁施工图时，点【重新归并选筋并绘制新图】，可以看到模板图自动更新。如图三：
图三

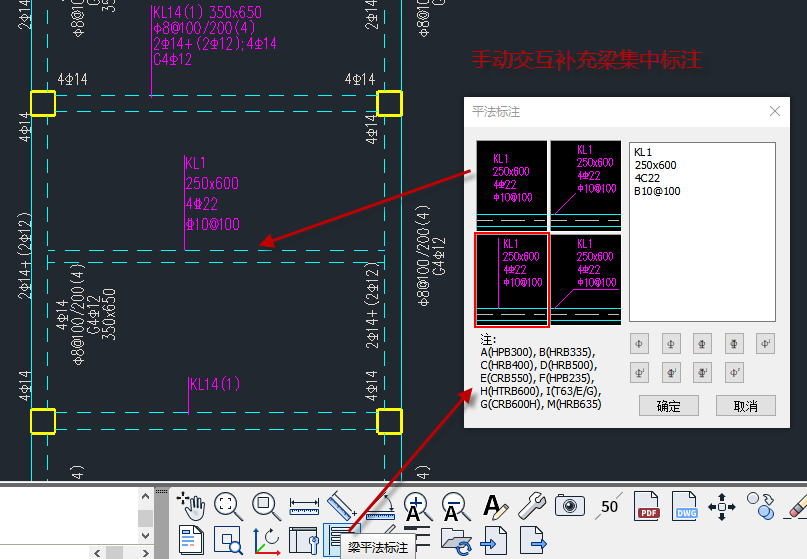

对于模型中没有建模的梁，可以通过工具栏【梁平法标注】补充配筋。如图四：
图四
方式二：模板图的统一管理及各个钢筋层同时交互
除了通过方式一来单层指定手绘模板图外， 在方式二的界面下也可以选择钢筋标准层进行指定或者交互指定；并且方式一中单独指定的模板图路径最终也会体现在方式二的界面上。如图五所示：
图五
以前述工程为例，采用方式二进行手绘模板图+梁自动选筋进行梁施工图绘制操作如下：

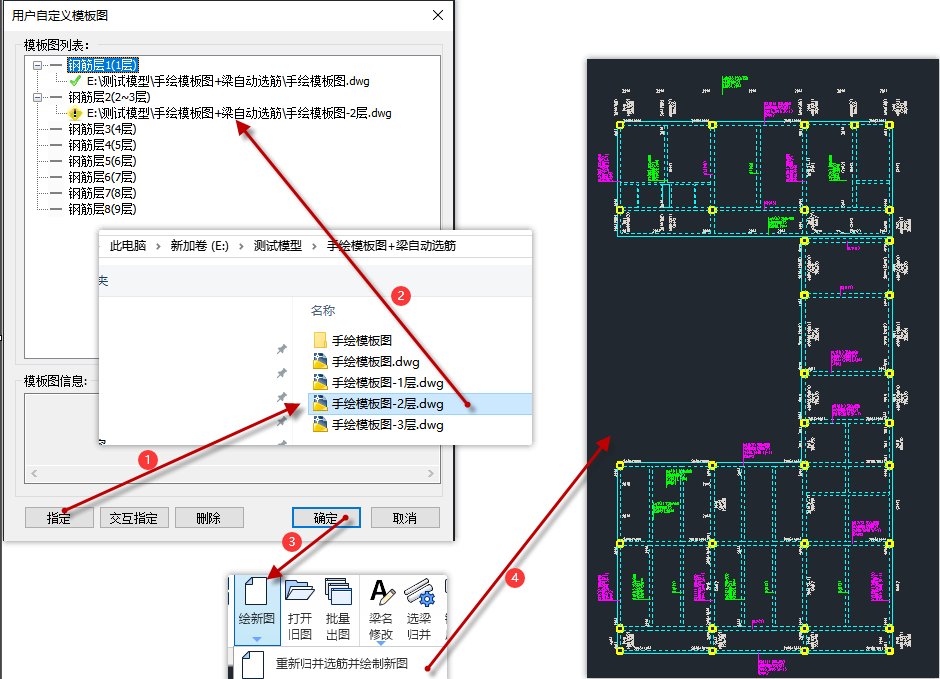

切换到梁施工图模块，点击右下角【平法施工图中用户模板图设置】，在打开的界面中，可以看到一层已经指定过手绘模板图的路径已经存在列表中。选择钢筋层2，点击左下角【指定】，在打开的界面中选择手绘模板图-2层，然后点确定，注意这里需要点绘新图，程序才会自动将指定的模板图作为底图。注意该用法不能选择平面范围和修改基点，需要提前将DWG图纸设置的坐标与模型平面对位坐标一致。操作见图六：
图六
对已经插入过模板图的平面也可以在此界面上进行删除或者重新指定，例如：将2层模板图路径删除，然后执行重绘新图，就恢复到程序自动生成底图和配筋界面。
如果是多层平面绘制在一张模板图中时，需要采用【交互指定】，这种方法与方式一类似，先选择钢筋层2，再点交互指定，打开图形后，框选2层对应的模板图平面范围，然后设置对位基点。点击确定后，将模板图插入模型平面中的基点。同样，需要点绘新图，程序才会自动将指定的模板图作为底图。
对于模板图中没有绘制的梁，程序会生成多余配筋，需要手动进行删除和编辑、修改。如图七所示：
图七
与方式一一样，程序对指定的模板图路径均可自动记录，并且在模板图局部发生变化时，可自动更新模板图。
方式三：模板图自动获取及各个自然层批量对应
方式三可以根据自动获取模板图文件名称，快速选择每个模板图对应的计算书层号，批量地为每个自然层指定模板图。
前述工程设计时，2~6自然层由于混凝土强度等级、抗震等级等不同，采用不同的标准层进行组装，但绘制梁施工图时计划2~6自然层采用同一张手绘模板图。如果采用方式一或者方式二指定模板图，对于钢筋层数较多，可能需要进行多次交互。这种场景下，采用方式三会更加便捷。

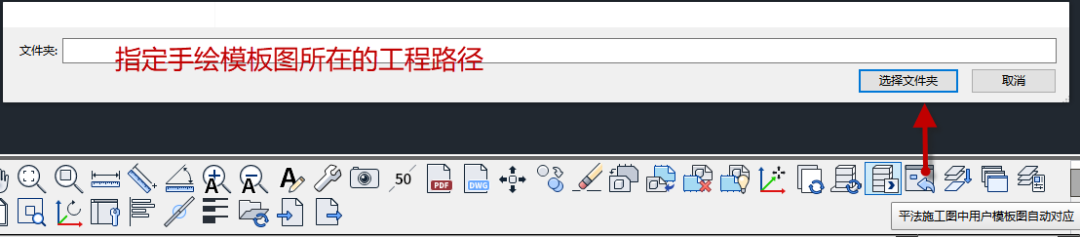

点击右下角【平法施工图中用户模板图自动对应】，在打开的界面中，指定手绘模板图所在的文件夹路径，点击“选择文件夹”。在弹出的对话框中可以看到，程序已经自动将该文件夹下的DWG 文件罗列在列表左侧。双击需要使用的模板图右侧表格，会弹出该工程所有自然层列表，勾选对应的楼层，点击确定后，右侧列表显示该模板图对应的楼层号，如图八所示。
设置下一张模板图对应的楼层号时，已经指定过模板图的楼层灰显，不再支持选择。将所有手绘模板图与楼层对应完毕后，点击确定、绘新图，程序将自动将所有楼层都使用手绘模板图。
图八
与之前的两种方式相同，该模板图路径自动被程序记录，并支持自动更新，还可以统一管理。该功能下无法修改对位基点及平面范围，所以要求每个平面的模板图都是独立的 DWG 文件，并且使用的坐标点位置与模型一致。在该界面下设置楼层后，程序会自动根据设置的楼层分组对原来的钢筋层进行修改，并且钢筋层的命名使用的是模板图对应的文件名称。
通过以上三种方式插入的模板图，均可用来作为底图使用，在插入模板图的基础上结合程序自动选筋的结果完成平法施工图绘制。
任意一种方式指定模板图路径后程序会自动生成一个记录模板图路径的文件（见图九），文件保存位置在工程路径的“模板图”文件夹下，该文件内会记录模板图的路径等信息，即使绘制的模板图修改后，再次打开施工图时也可以实现模板图的自动更新。
备注:
（1）模板图可以是块;
（2）如果插入模板图未交互指定基点时，程序自动取图纸中的坐标原点和模型中的坐标原点进行对位。
