Micro LED（884095） 产业正处于快速迭代升级阶段，微间距显示已然成为行业核心竞争领域。MiP（Micro LED（884095） in Package）的出现，有效化解了传统 Micro LED（884095） 的产业化痛点，现已成为 P0.4mm—P0.9mm直显市场的主流量产路线。
MiP为将单组或多组多色倒装Micro LED（884095）发光芯片经键合工艺转移集成至载板，经由一体化封装、分立成型的独立器件。作为新一代全倒装芯片级封装方案，MiP 亦是高端 LED（884095） 显示技术演进的主流方向。
Micro LED（884095）拥有优异的画质与性能表现，但长期受制于产业化痛点，难以实现大规模商用，核心问题主要包括：裸芯片巨量转移良率不足、微芯片检测与返修难度高、产线改造成本居高不下。而MiP技术立足性能最优、成本可控、量产稳定的产业核心需求，通过多工艺融合、质控前置、标准化封装的创新架构，彻底平衡了高端画质与量产落地的核心矛盾，实现了Micro LED（884095）显示技术的工业化可量产突破。
01 技术架构迭代
SMD、COB与MiP的核心对比
Micro LED（884095）显示工艺的迭代本质，是封装模式、质控逻辑、量产体系的全方位升级。传统SMD、COB工艺各有优劣，但均存在无法突破的物理与量产瓶颈，难以适配更小间距场景需求。
SMD
传统LED（884095）直显方案，采用正装发光晶片，像素精度存在物理上限，无法适配更小间距等高端显示场景。
COB
将裸芯片直接固晶于PCB板面，工序精简高效，但后端良品管控难度大、工艺容错率低，整体量产稳定性不足。
MiP MiP提前完成RGB微芯片的转移、固晶、封装及测试分Bin流程，制备出标准化独立像素封装单元，再依托成熟的SMT工艺完成贴装成型。通过质控环节前置，从根源上改善了Micro LED（884095）良率偏低、返修困难的行业痛点，同时可充分复用现有量产产线，实现降本增效，高度适配规模化量产需求。
02 产业演进历程
MiP技术从技术攻坚到商用落地
2017–2019年
Micro LED（884095）产业热度快速攀升，行业逐步达成共识，纯裸芯片转移路线难以落地商用。海内外头部企业集中发力攻坚MiP技术，确立了标准化工（850102）艺流程：将微芯片巨量转移至载板、完成封装保护、像素切割分离、高精度分选，最终通过SMT贴片完成成屏制作，标志着完整的MiP技术体系正式成型。
2019–2024年

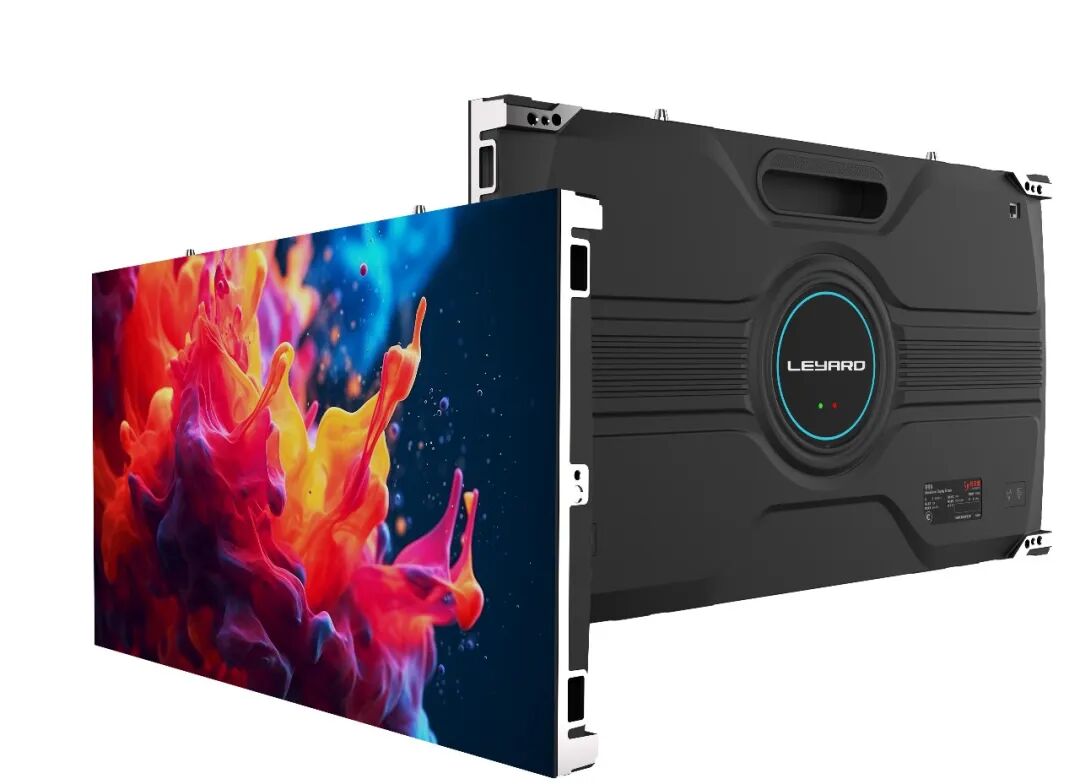

2020年利亚德（300296）率先推出MiP相关技术方案；2024年，无衬底MiP技术落地，MiP 0404器件正式亮相，意味着该项技术从研发阶段迈入样品试制、小批量量产的全新阶段。
从技术本质来看，MiP并非单一工艺的局部优化，而是传统封装技术、巨量转移技术、半导体（881121）扇出封装技术的深度融合与体系化创新。其核心产业价值，在于打破了长期困扰Micro LED（884095）产业的“性能与量产不可兼得”的两难困境。
在性能层面，MiP完全保留了Micro LED（884095）的自发光优势、超高分辨率、极致色彩表现与高清显示画质，可满足高端商用显示、超清大屏、专业视听场景的极致需求；在量产层面，该技术可高度兼容现有SMD、COB成熟量产产线，无需大规模设备迭代与产线改造，大幅降低企业投产成本与产能爬坡周期（883436）。同时，标准化像素单元与前置质控体系，显著提升了产品一致性、良品率与终端产品稳定性，降低了后续运维与返修成本。
放眼产业全局，MiP技术是当前Micro LED（884095）产业向高阶化、规模化、低成本化迭代的必经核心路径，也将持续引领未来显示产业的技术升级与格局重构。
